分析全自動液壓機系統原理圖

    液壓系統是全自動液壓機的精髓，它決定了液壓機如何工作，它包括動力元件、執行元件、控制元件、輔助元件和液壓油。設備的好壞除了設備元件質量決定外，還取決于液壓系統設計的合理性、系統元件性能的優劣、系統污染防護和處理。隨著我國液壓技術水平的提高，靠進口液壓設備的局面已經被打破，國產化設備被大范圍使用，在我們的生活與工作中會經常接觸液壓機設備，分析液壓系統原理圖至關重要。

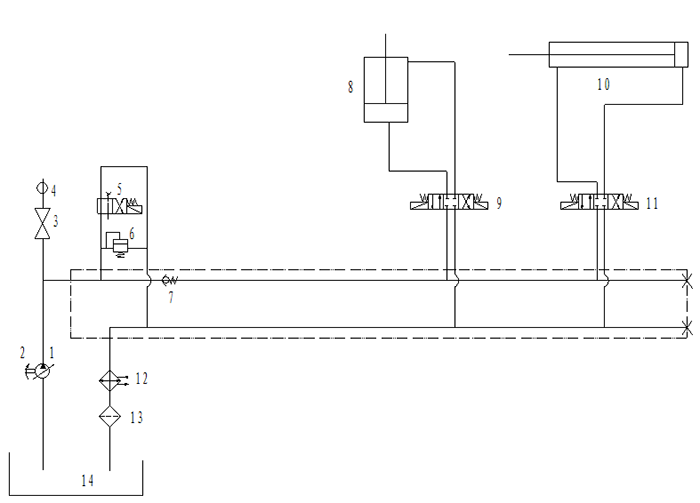

    液壓系統由信號控制和動力控制兩部分組成，信號控制用于控制液壓閥的工作情況，從而實現油液的流向、壓力和方向。在液壓系統原理圖上是使用連線把液壓元件的圖形符號連到一起，下面我們就拿一個簡單的原理圖來分析下：

    1、2是電機和單向液壓泵，在電機的帶動下將油箱內液壓油輸送至閥塊內；3、4是壓力表和壓力表開關，通過他們來調整設備的實際壓力；5、6是電磁溢流閥，起定壓溢流的作用，當壓力超過設置的壓力時會將油排到郵箱，起到一個安全保護的作用；7是單向閥，液壓油通過該管路只能向前流，不能回流；8是主油缸，產品成型時用；9、11是換向閥，通過控制柜發出信號，來調整油路流向，從而控制油缸的伸縮；10是布料缸，起到一個布料和將成品推出的作用；12是冷卻器，回油溫度高，需要冷卻后才能排回油箱，高溫液壓油會影響設備的性能；13是回油過濾器，將回油中的雜質過濾出去，防止再進入油路損壞油缸、閥、泵等液壓元件；14是油箱，應定期清理油箱，液壓油不可加注過滿。
    全自動液壓機是靠電腦控制柜發出指令信號，當液壓閥接收到信號后，改變油路走向，來控制油缸的伸縮，從而實現液壓機的工作。液壓系統設計的好壞、液壓元件的質量至關重要，它是設備的精髓，是設備的控制系統。
